Mengapa Bahagian Berongga Struktur Pilihan Lebih Bijak untuk Struktur Suria yang Lebih Kuat dan Lebih Cekap

Bahagian Berongga Struktur ialah profil keluli tiub tertutup yang digunakan secara meluas dalam sistem pemasangan fotovoltaik, carport solar, loji suria yang dipasang di tanah, bumbung komersial, struktur agrivolta dan aplikasi keluli luaran yang lain. Berbanding dengan ahli pepejal konvensional, geometri berongganya boleh memberikan keseimbangan yang cekap antara kekuatan, kekakuan, penggunaan bahan, dan berat struktur.

Artikel ini menerangkan cara Bahagian Berongga Struktur berfungsi, sebab profil segi empat sama dan segi empat tepat sesuai untuk struktur suria, cara gred bahan dan salutan pelindung mempengaruhi prestasi, dan perkara yang harus dinilai oleh pembeli sebelum memilih pembekal. Ia juga mengkaji proses pembuatan, pilihan penyesuaian, pertimbangan kawalan kualiti dan aplikasi praktikal untuk membantu pasukan kejuruteraan dan pemerolehan membuat keputusan yang lebih baik.

Jadual Kandungan

1. Apakah Bahagian Berongga Struktur?
2. Mengapa Struktur Berongga Meningkatkan Kecekapan Struktur?
3. Apakah Faedah Utama untuk Sistem Pemasangan Suria?
4. Bahan dan Rawatan Permukaan Mana Yang Tersedia?
5. Di manakah Bahagian Berongga Struktur Digunakan?
6. Bagaimanakah Bahagian Berongga Struktur Dihasilkan?
7. Bagaimanakah Pembeli Memilih Bahagian Berongga Struktur Yang Tepat?
8. Mengapa Memilih Energet Solar untuk Bahagian Berongga Struktur?
9. Soalan Lazim
10. Kesimpulan

Apakah Bahagian Berongga Struktur?

Bahagian Berongga Struktur ialah anggota struktur keluli tiub dengan keratan rentas tertutup. Tidak seperti bar keluli pepejal, ia mengandungi kawasan berongga dalaman sambil mengekalkan profil luaran yang berterusan. Konfigurasi yang paling biasa untuk aplikasi struktur ialah Bahagian Hollow Square (SHS) dan Bahagian Hollow Rectangular (RHS).

Geometri ini membolehkan jurutera mencapai prestasi struktur yang berguna tanpa menambah bahan yang tidak diperlukan. Dalam struktur pelekap fotovoltaik, bahagian berongga boleh berfungsi sebagai tiang, rasuk, pendakap, dan anggota galas beban lain. Profil tertutup mereka amat berharga di mana struktur mesti menahan gabungan beban menegak, tekanan angin, daya kilasan dan keadaan luar yang berubah-ubah.

Untuk projek solar, objektifnya bukan semata-mata untuk memilih anggota keluli yang paling berat. Reka bentuk yang lebih cekap mempertimbangkan kekuatan, kekakuan, dimensi bahagian, ketebalan dinding, keperluan sambungan, pendedahan alam sekitar dan jumlah berat struktur bersama-sama.

Mengapa Struktur Berongga Meningkatkan Kecekapan Struktur?

Prestasi Bahagian Berongga Struktur sangat dipengaruhi oleh geometri tiub tertutupnya. Bahan diletakkan di sekeliling perimeter bahagian dan bukannya tertumpu sepenuhnya di tengah. Konfigurasi ini boleh memberikan hubungan yang cekap antara saiz bahagian, berat, rintangan lentur dan ketegaran kilasan.

Untuk struktur pelekap solar, ini penting kerana anggota struktur terdedah kepada pelbagai arah beban. Angin boleh mencipta daya sisi dan kilasan, manakala berat modul dan komponen pelekap menghasilkan beban menegak. Bahagian berongga yang direka dengan baik membantu mengagihkan daya ini ke seluruh anggota dan bukannya menumpukan mereka di kawasan kecil.

• Pengagihan beban yang cekap:Profil tertutup membantu mengagihkan daya struktur merentasi bahagian.
• Prestasi lenturan yang baik:Geometri boleh memberikan rintangan yang berguna kepada lenturan sambil mengawal berat struktur.
• Ketegaran kilasan:Bahagian tertutup sangat sesuai untuk aplikasi di mana rintangan berpusing adalah penting.
• Mengurangkan berat badan:Bahan yang kurang diperlukan boleh membantu mengurangkan berat keseluruhan struktur pelekap.
• Penampilan struktur bersih:Profil segi empat sama dan segi empat tepat menyediakan geometri yang kemas untuk struktur luar yang boleh dilihat.

Walau bagaimanapun, bahagian optimum tidak boleh ditentukan dengan bentuk sahaja. Jurutera hendaklah mengesahkan pengiraan struktur berdasarkan angin tempatan, salji, seismik, rentang, sambungan, asas, dan keperluan reka bentuk yang berkenaan.

Apakah Faedah Utama untuk Sistem Pemasangan Suria?

Kelebihan ini menjadi sangat relevan apabila projek solar melibatkan beribu-ribu ahli struktur berulang. Malah peningkatan kecil dalam kecekapan berat, konsistensi dimensi atau keserasian pemasangan boleh mempengaruhi pengangkutan, pemasangan, keperluan asas dan keseluruhan ekonomi projek.

Bahan dan Rawatan Permukaan Mana Yang Tersedia?

Pemilihan bahan hendaklah berdasarkan pengiraan struktur, keadaan persekitaran, keperluan fabrikasi, dan piawaian kejuruteraan yang berkenaan. Energet Solar biasanya membekalkan Structural Hollow Section menggunakan gred keluli karbon seperti Q235B dan Q355B, manakala gred lain boleh dipertimbangkan mengikut spesifikasi projek.

Q235B Keluli Karbon

Q235B digunakan secara meluas untuk aplikasi struktur umum di mana kekuatan sederhana dan ciri-ciri fabrikasi yang boleh dipercayai diperlukan. Ia boleh sesuai untuk banyak aplikasi pelekap solar konvensional apabila disahkan oleh reka bentuk struktur.

Q355B Keluli Karbon

Q355B memberikan kekuatan hasil yang lebih tinggi daripada Q235B dan boleh dipertimbangkan untuk projek yang memerlukan kapasiti struktur yang lebih tinggi atau reka bentuk bahagian yang dioptimumkan. Jurutera harus memilih gred berdasarkan beban yang dikira dan bukannya menganggap gred berkekuatan lebih tinggi secara automatik adalah penyelesaian terbaik.

Galvanizing Hot-Dip

Galvanizing Hot-Dip, biasanya dikenali sebagai HDG, menyediakan salutan zink pelindung yang membantu melindungi keluli daripada kakisan atmosfera. Ia digunakan secara meluas untuk struktur keluli luaran dan aplikasi pemasangan fotovoltaik.

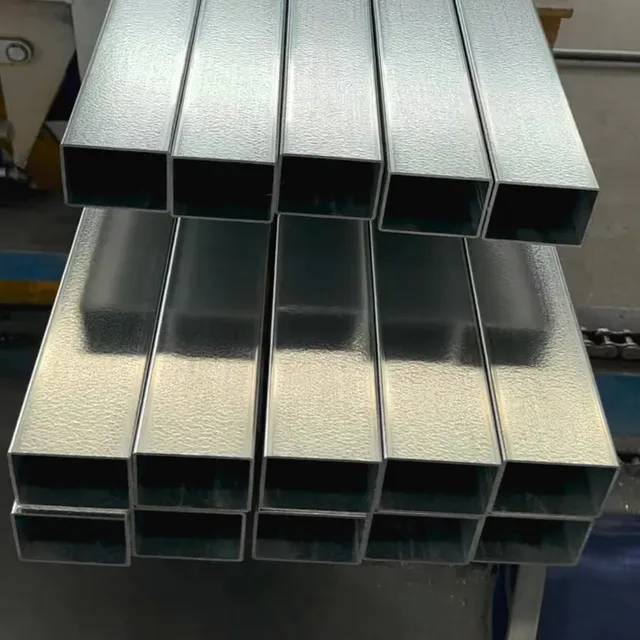

Salutan ZAM

ZAM merujuk kepada teknologi salutan zink-aluminium-magnesium. Ia direka untuk memberikan perlindungan kakisan yang kuat dan sangat menarik untuk persekitaran luar yang menuntut, termasuk keadaan lembap dan pantai.

Apabila memilih salutan, pembeli harus mempertimbangkan kelembapan tempatan, pendedahan garam, bahan pencemar industri, jangka hayat perkhidmatan, keperluan pemprosesan dan strategi penyelenggaraan projek.

Di manakah Bahagian Berongga Struktur Digunakan?

Kepelbagaian Bahagian Berongga Struktur membolehkannya melaksanakan pelbagai peranan struktur yang berbeza. Dalam kejuruteraan suria, aplikasinya melangkaui konfigurasi pelekap tunggal.

Loji Kuasa Suria yang Dipasang di Tanah

Profil keluli berongga boleh digunakan sebagai tiang, rasuk, pendakap dan anggota struktur lain dalam loji fotovoltaik skala utiliti. Gabungan kekuatan dan kecekapan strukturnya berguna untuk tatasusunan besar yang terdedah kepada beban angin dan salji.

Solar Atas Bumbung Komersial dan Perindustrian

Untuk projek atas bumbung, mengurangkan berat struktur yang tidak perlu boleh menjadi pertimbangan reka bentuk yang penting. Bahagian berongga yang direka bentuk dengan betul boleh memberikan sokongan struktur sambil membantu mengawal beban tambahan yang dikenakan pada bumbung.

Carport Solar

Carport solar memerlukan tiang dan rasuk yang stabil yang mampu menyokong modul fotovoltaik sambil mencipta ruang letak kereta yang boleh digunakan di bawah. Profil berongga segi empat sama dan segi empat tepat boleh memberikan penampilan seni bina yang bersih dan geometri struktur yang praktikal.

Projek Solar Agrivoltaic dan Perikanan

Projek yang menggabungkan penjanaan fotovoltaik dengan aktiviti pertanian atau akuakultur mungkin memerlukan rentang yang lebih besar dan struktur luar yang tahan lama. Bahagian Hollow Struktur boleh dimasukkan ke dalam sistem ini apabila dimensi dan sifat mekanikalnya memenuhi keperluan kejuruteraan.

Struktur Keluli Luaran Lain

Di luar fotovoltaik, profil struktur berongga juga boleh digunakan dalam platform peralatan, laluan pejalan kaki, pagar, bingkai sokongan dan struktur keluli luar yang lain.

Bagaimanakah Bahagian Berongga Struktur Dihasilkan?

Pengilangan yang konsisten adalah penting kerana sisihan dimensi boleh menjejaskan sambungan, ketepatan pemasangan dan prestasi struktur. Proses pengeluaran profesional biasanya menggabungkan membentuk, mengimpal, meluruskan, memotong, rawatan permukaan dan pemeriksaan.

1. Penyediaan bahan keluli:Keluli karbon yang sesuai dipilih mengikut gred dan keperluan projek yang ditetapkan.
2. Pembentukan gulungan ketepatan:Keluli dibentuk secara progresif ke dalam profil yang diperlukan.
3. Kimpalan automatik:Keluli yang terbentuk dikimpal untuk menghasilkan bahagian berongga berterusan.
4. Meluruskan:Bahagian ini diproses untuk mengekalkan kelurusan dan ketekalan dimensi yang sesuai.
5. Pemotongan panjang tetap:Bahagian dipotong mengikut dimensi projek standard atau tersuai.
6. Perlindungan permukaan:HDG, ZAM, atau rawatan khusus lain boleh digunakan mengikut keperluan persekitaran.
7. Pemeriksaan akhir:Dimensi, ketebalan dinding, kelurusan, kualiti salutan dan ciri-ciri lain yang ditentukan diperiksa sebelum penghantaran.

Untuk projek suria yang besar, ketekalan pengeluaran amat penting kerana ratusan atau ribuan komponen struktur mungkin perlu dipasang bersama semasa pemasangan.

Bagaimanakah Pembeli Memilih Bahagian Berongga Struktur Yang Tepat?

Memilih produk yang betul melibatkan lebih daripada membandingkan harga terendah setiap tan. Pasukan perolehan harus menilai keseluruhan gambar teknikal dan rantaian bekalan sebelum membuat pesanan.

1. Sahkan Reka Bentuk Struktur

Mulakan dengan beban, rentang, keadaan sokongan, kaedah sambungan dan piawaian reka bentuk yang berkenaan. Dimensi bahagian dan ketebalan dinding hendaklah dipilih berdasarkan pengiraan kejuruteraan.

2. Pilih Gred Keluli Yang Sesuai

Tentukan sama ada Q235B, Q355B atau gred lain sesuai untuk keperluan struktur yang dikira. Pemilihan bahan hendaklah didokumenkan dan boleh dikesan.

3. Menilai Persekitaran Pemasangan

Persekitaran pantai, lembap, perindustrian dan pendedahan tinggi mungkin memerlukan perlindungan kakisan yang lebih kuat daripada aplikasi pedalaman standard. HDG dan ZAM perlu dibandingkan berdasarkan keadaan projek sebenar.

4. Semak Ketepatan Dimensi

Dimensi yang tepat membantu meningkatkan keserasian sambungan dan kecekapan pemasangan. Pembeli harus mengesahkan toleransi, ketebalan dinding, kelurusan, panjang, dan sebarang pemprosesan lubang yang diperlukan.

5. Pertimbangkan Pembuatan Tersuai

Untuk projek besar, panjang tersuai, dimensi, ketebalan dinding, lubang dan kemasan permukaan boleh membantu mengurangkan kerja fabrikasi yang tidak perlu di tapak pemasangan.

6. Menilai Kapasiti Pembekal

Pembekal harus dinilai untuk kapasiti pembuatan, prosedur kawalan kualiti, konsistensi pengeluaran, keupayaan penghantaran, sokongan teknikal dan pengalaman dengan projek fotovoltaik.

Mengapa Memilih Energet Solar untuk Bahagian Berongga Struktur?

Tenaga Solar memfokuskan pada sistem pelekap fotovoltaik dan penyelesaian keluli struktur dan bukannya beroperasi semata-mata sebagai pengedar keluli am. Syarikat itu telah membekalkan komponen struktur untuk lebih daripada 1,000 projek PV di seluruh dunia dan mengendalikan pelbagai kemudahan pembuatan dengan kapasiti pengeluaran tahunan yang besar.

Keupayaan pengeluarannya termasuk membentuk gulungan ketepatan, kimpalan automatik, meluruskan, memotong, dan kemasan permukaan. Prosedur kualiti termasuk pengukuran dimensi, pengesahan ketebalan dinding, pemeriksaan kelurusan, pemeriksaan salutan dan ujian mekanikal mengikut keperluan yang berkenaan.

Tenaga Solar juga menyokong pengeluaran Structural Hollow Section tersuai. Pembeli boleh menyediakan lukisan projek atau spesifikasi teknikal untuk penilaian, membolehkan pasukan kejuruteraan mempertimbangkan dimensi, ketebalan dinding, panjang, keadaan persekitaran dan perlindungan permukaan sebelum pengeluaran.

• Pengalaman pembuatan struktur tertumpu PV
• Konfigurasi bahagian berongga segi empat sama dan segi empat tepat
• Pilihan keluli karbon Q235B dan Q355B
• Perlindungan permukaan Hot-Dip Galvanized dan ZAM
• Dimensi, panjang dan ketebalan dinding tersuai
• OEM dan sokongan pengeluaran pukal
• Pemeriksaan kualiti dimensi dan salutan
• Sokongan untuk kontraktor EPC, pengedar dan pengeluar pelekap solar

Untuk pilihan profil struktur yang lebih luas, pembeli juga boleh meneroka Bentuk Keluli Berstruktur dan Aksesori Pemasangan Solar yang berkaitan daripada Energet Solar.

Soalan Lazim

Apakah Bahagian Hollow Struktur digunakan terutamanya?

Bahagian Berongga Struktur digunakan terutamanya sebagai anggota keluli menanggung beban dalam sistem pemasangan fotovoltaik, loji suria yang dipasang di tanah, struktur suria atas bumbung, carport solar, projek agrivolta dan rangka kerja keluli luar yang lain.

Apakah perbezaan antara SHS dan RHS?

SHS bermaksud Bahagian Berongga Persegi dan mempunyai dimensi luaran yang sama pada dua bahagian utamanya. RHS bermaksud Bahagian Berongga Segi Empat dan mempunyai dimensi lebar dan ketinggian yang berbeza. Profil yang sesuai bergantung pada pengiraan struktur, geometri, keperluan sambungan dan reka bentuk projek.

Gred keluli yang manakah boleh digunakan untuk Bahagian Berongga Struktur?

Pilihan biasa termasuk keluli karbon Q235B dan Q355B. Gred yang betul harus dipilih mengikut kekuatan hasil yang diperlukan, pengiraan struktur, piawaian yang berkenaan, dan spesifikasi projek.

Adakah Bahagian Berongga Berstruktur sesuai untuk projek solar pantai?

Ya, ia boleh sesuai apabila gred keluli, reka bentuk bahagian, sambungan, dan sistem perlindungan kakisan dipilih dengan betul. Salutan HDG dan ZAM boleh memberikan perlindungan yang dipertingkatkan untuk aplikasi luar, manakala projek pantai harus menerima penilaian kejuruteraan dan persekitaran kakisan yang khusus.

Bolehkah Energet Solar mengeluarkan bahagian berongga yang disesuaikan?

ya. Energet Solar menyokong dimensi tersuai, ketebalan dinding, panjang, pemprosesan lubang dan kemasan permukaan. Pengeluaran boleh berdasarkan lukisan kejuruteraan atau spesifikasi teknikal khusus projek.

Apakah yang perlu saya berikan semasa meminta sebut harga?

Untuk sebut harga yang lebih tepat, pembeli harus menyediakan jenis profil yang diperlukan, dimensi, ketebalan dinding, gred keluli, panjang, kuantiti, rawatan permukaan, destinasi, aplikasi dan lukisan kejuruteraan atau spesifikasi teknikal yang tersedia.

Kesimpulan

Bahagian Berongga Struktur menawarkan penyelesaian yang cekap untuk struktur pelekap solar moden kerana geometri tiub tertutupnya boleh menggabungkan kekuatan struktur, ketegaran kilasan, fleksibiliti dimensi dan berat struktur terkawal. Apabila dimensi bahagian, gred keluli, perlindungan kakisan, ketepatan pembuatan dan keperluan kejuruteraan dipadankan dengan betul, ia boleh menyokong prestasi yang boleh dipercayai di seluruh loji PV, bumbung, carport solar, sistem agrivolta dan struktur luar yang lain.

Jika anda mendapatkan Bahagian Berongga Struktural untuk projek fotovoltaik baharu atau memerlukan profil keluli tersuai berdasarkan lukisan kejuruteraan, Energet Solar boleh memberikan cadangan produk profesional, pembuatan tersuai dan sokongan berorientasikan projek. Kongsi spesifikasi anda, kuantiti yang diperlukan dan butiran aplikasi, danhubungi kamihari ini untuk membincangkan penyelesaian Bahagian Berongga Struktur yang sesuai untuk projek anda.
