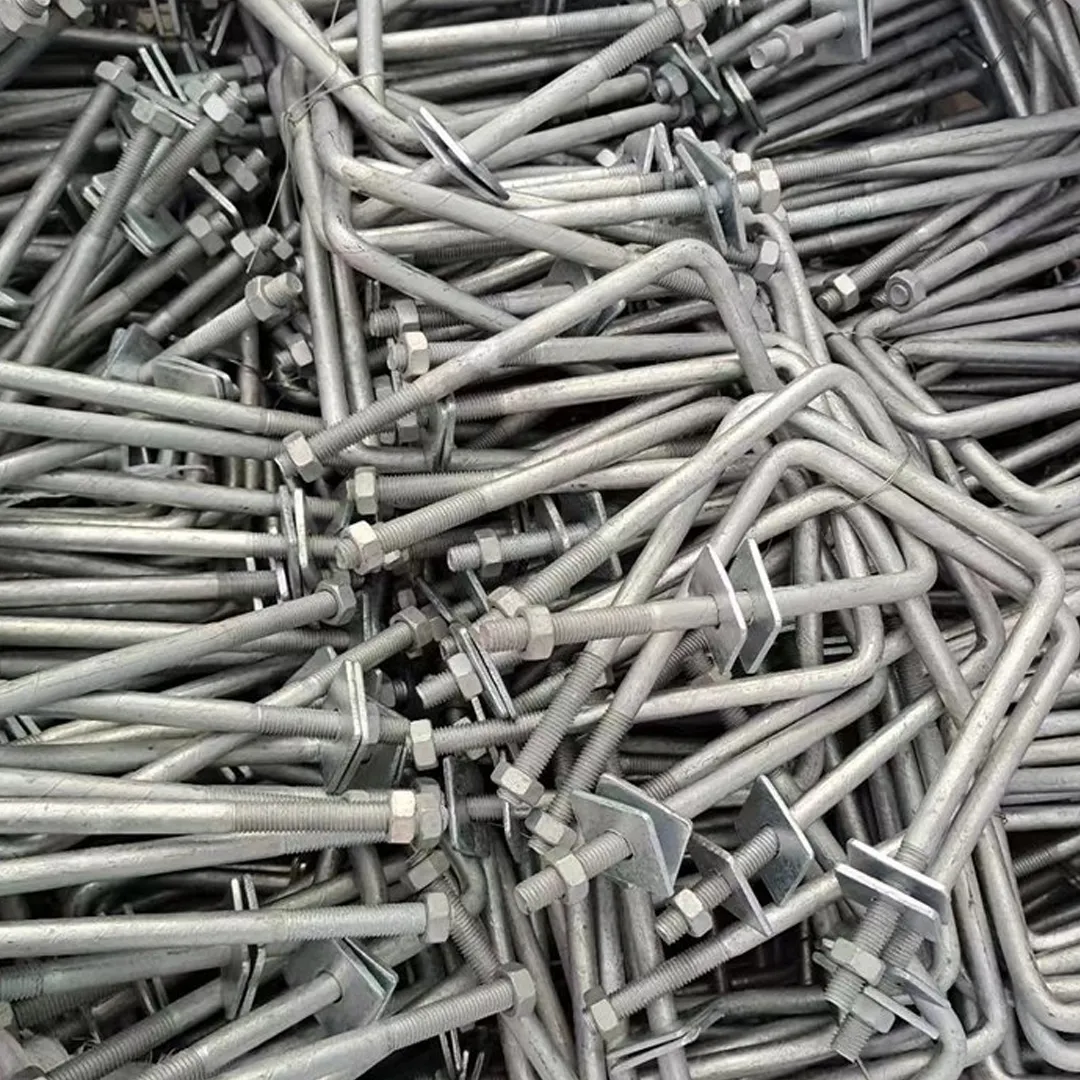

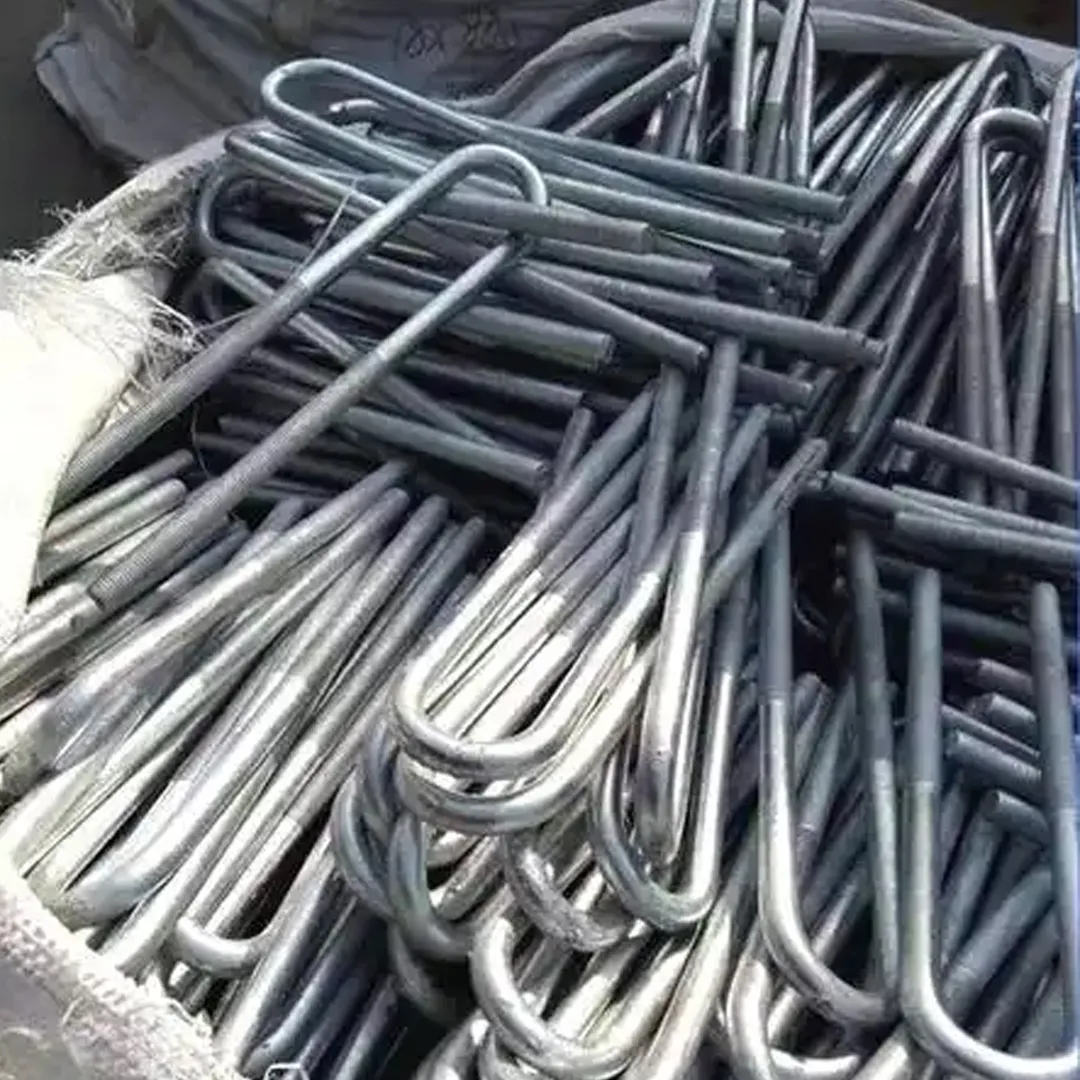

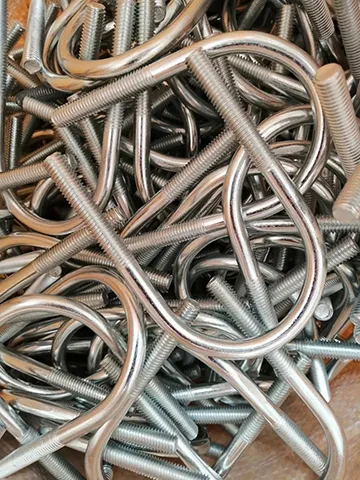

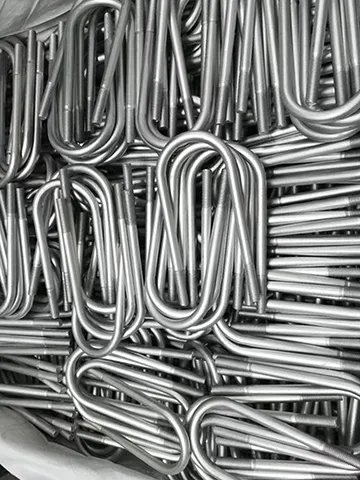

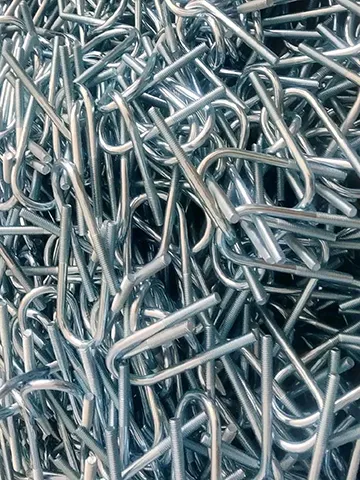

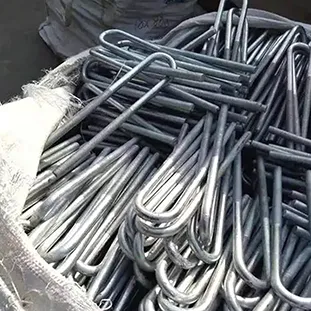

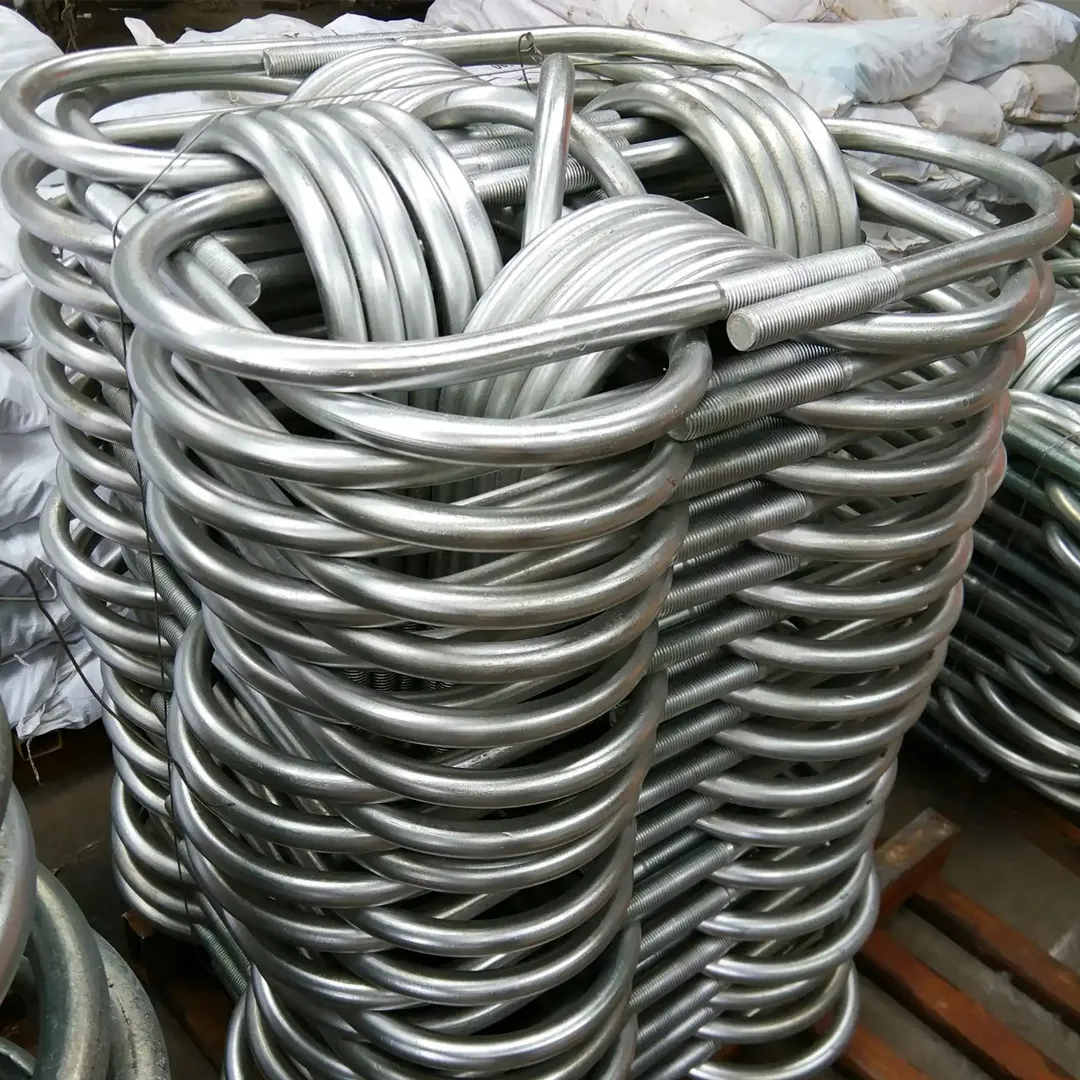

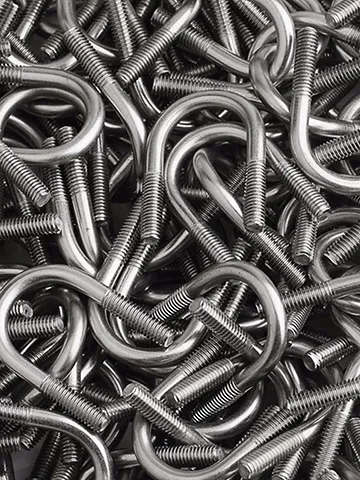

U-Bolt untuk Racking Solar

TheU-Bolt untuk Racking Solarialah komponen pengikat khusus yang dibangunkan untuk menyambung paip keluli, penyokong tiub, dan rasuk silang yang digunakan dalam struktur pelekap fotovoltaik. Tidak seperti bolt standard yang menahan komponen melalui permukaan sentuhan rata, bolt-U melilit diameter luar paip, mewujudkan sambungan yang lebih seimbang dan selamat.

Reka bentuk ini meningkatkan kawasan sentuhan antara pengikat dan paip sambil menambah baik pengagihan beban sepanjang sambungan. Akibatnya, pemasangan menjadi lebih tahan terhadap getaran, pergerakan yang disebabkan oleh angin, dan keletihan struktur jangka panjang.

Produk ini digunakan secara meluas dalam ladang suria yang dipasang di tanah, sistem fotovoltaik atas bumbung, carport solar, struktur PV pertanian, dan pelbagai rangka kerja sokongan keluli di mana kestabilan paip adalah kritikal.

Bahan Kekuatan Tinggi untuk Kebolehpercayaan Struktur

Setiap U-bolt dihasilkan menggunakan premiumQ255B (S235JR) keluli karbon, memberikan kekuatan tegangan yang sangat baik, kemuluran, dan rintangan kepada beban berulang.

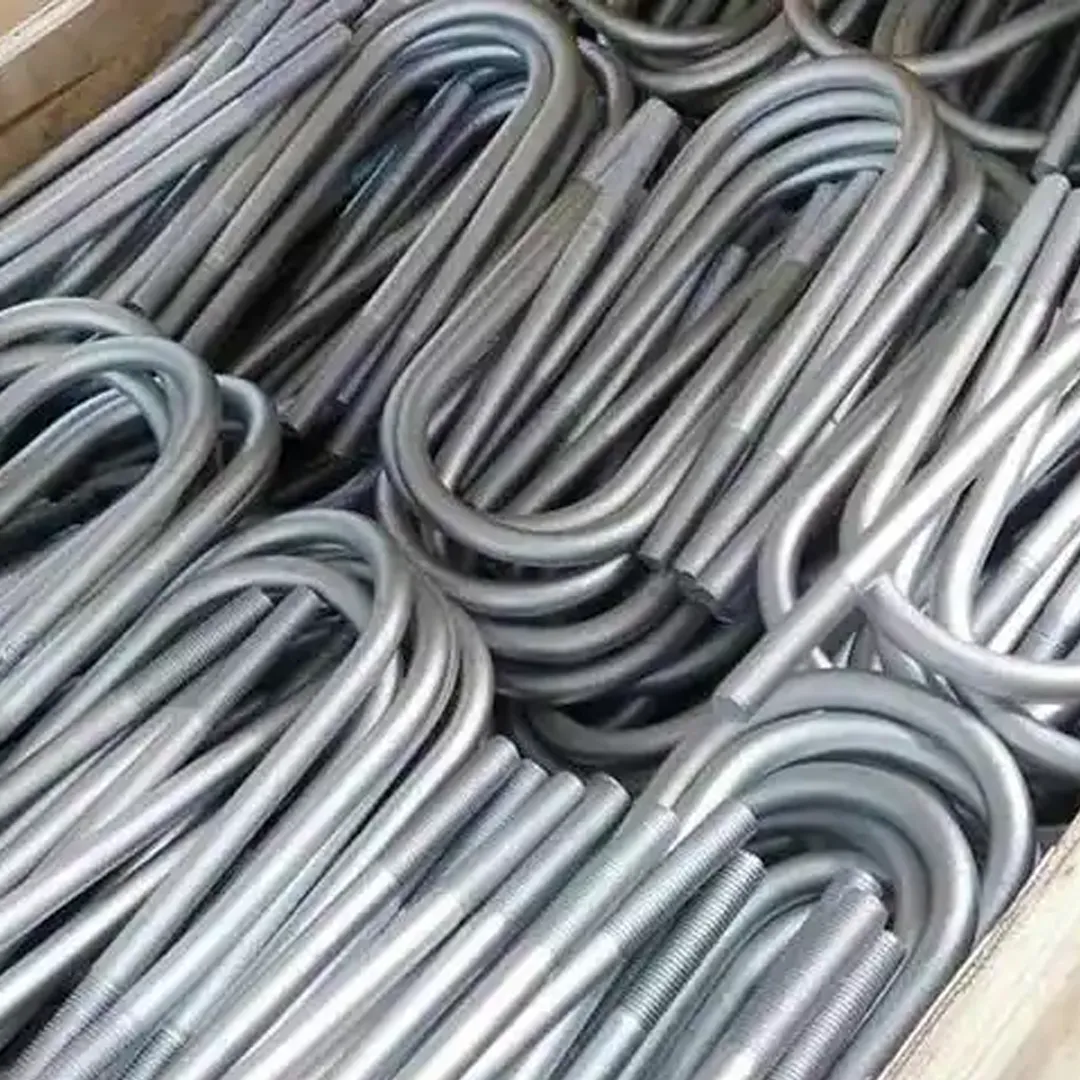

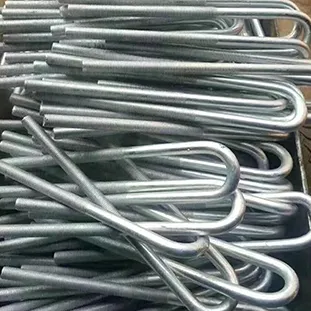

Untuk menahan persekitaran luar yang keras, permukaan boleh diselesaikan dengan sama adaGalvanizing Hot-DipatauSalutan ZAM (Zink-Aluminium-Magnesium)., membentuk lapisan pelindung tahan lama terhadap kelembapan, sinaran ultraungu, semburan garam dan kakisan atmosfera.

Salutan kalis kakisan ini membantu mengekalkan prestasi pengikat jangka panjang sambil mengurangkan keperluan penyelenggaraan sepanjang hayat perkhidmatan sistem fotovoltaik.

Pembuatan Ketepatan untuk Prestasi Konsisten

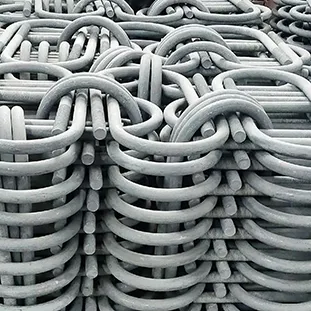

Setiap U-bolt dihasilkan melalui proses pembuatan terkawal sepenuhnya yang menggabungkan lenturan automatik, gelek benang ketepatan, pemeriksaan dimensi dan rawatan permukaan.

Berbanding dengan pemotongan benang konvensional, benang yang digulung mengekalkan struktur bijian berterusan keluli, memberikan rintangan keletihan yang lebih baik dan penglibatan yang lebih lancar dengan kacang semasa pemasangan.

Untuk memastikan kualiti produk yang konsisten, setiap kumpulan pengeluaran menjalani pemeriksaan untuk:

- Dimensi keseluruhan

- Jejari lentur paip

- Ketepatan benang

- Kualiti salutan permukaan

- Konsistensi pengapit

Proses pengeluaran piawai ini menjamin kebolehtukaran yang sangat baik dan pemasangan yang boleh dipercayai merentas projek solar berskala besar.

Penyelesaian Tersuai untuk Sistem Pemasangan Berbeza

Memandangkan sistem pelekap fotovoltaik berbeza dalam konfigurasi struktur, Energet Solar menyediakan komprehensifPerkhidmatan penyesuaian OEM dan ODM.

Penyesuaian yang tersedia termasuk:

- Keserasian diameter paip

- Panjang bolt U

- Spesifikasi benang

- Diameter keluli

- Ketebalan salutan bergalvani

- Pilihan salutan ZAM

- Jejari lentur khas

- Keperluan pembungkusan

Pasukan kejuruteraan kami boleh mengesyorkan spesifikasi yang sesuai berdasarkan lukisan struktur, keadaan pemuatan dan keperluan projek.

Spesifikasi Teknikal

Prinsip Kejuruteraan

Mengapa U-Bolt Berprestasi Lebih Baik pada Struktur Tiub

Tidak seperti pengikat rata yang menggunakan daya hanya melalui titik sentuhan terhad, bolt-U mengelilingi paip dan mengagihkan beban pengapit ke atas kawasan permukaan yang lebih besar.

Konfigurasi ini menghasilkan tekanan sentuhan yang lebih seragam, membantu mengurangkan kepekatan tegasan setempat yang mungkin mengubah bentuk paip atau melonggarkan sambungan dari semasa ke semasa.

Untuk struktur fotovoltaik yang terdedah kepada beban angin berterusan dan pengembangan haba, pengagihan daya seimbang ini menyumbang kepada kestabilan struktur yang lebih tinggi dan keperluan penyelenggaraan yang lebih rendah.

Bagaimana Daya Pengapit Dikekalkan

U-bolt yang dipasang dengan betul menghasilkan pramuat apabila nat diketatkan. Pramuat ini mewujudkan geseran yang mencukupi antara paip dan struktur sokongan, menghalang pergerakan yang tidak diingini semasa operasi biasa.

Apabila angin, getaran dan perubahan suhu berulang kali bertindak pada sistem pelekap solar, mengekalkan pramuat yang konsisten menjadi penting untuk memelihara integriti sambungan.

Atas sebab ini, pemilihan saiz bolt yang betul, penglibatan benang yang tepat, dan tork pengetatan terkawal adalah semua faktor penting yang mempengaruhi prestasi jangka panjang.

Aplikasi Produk

Loji Kuasa Suria yang Dipasang di Tanah

Digunakan untuk mengamankan paip keluli bulat dan anggota struktur dalam projek fotovoltaik skala utiliti di mana kekuatan struktur yang tinggi dan ketahanan jangka panjang diperlukan.

Sistem Fotovoltaik Atas Bumbung

Menyediakan pengikat yang stabil antara sokongan tiub dan bingkai pelekap sambil mengurangkan pergerakan yang disebabkan oleh getaran angin dan pengembangan terma.

Struktur Carport Solar

Memastikan penetapan paip yang boleh dipercayai di seluruh rangka kerja kanopi tempat letak kereta, mengekalkan ketegaran struktur di bawah muatan kenderaan dan keadaan persekitaran luar.

Projek Struktur Keluli

Sesuai untuk bangunan perindustrian, gudang, kemudahan pertanian, dan pelbagai aplikasi rangka kerja keluli yang memerlukan penyelesaian pengikat paip tahan lama.

Sistem PV Pertanian dan Luar Bandar

Ideal untuk sistem fotovoltaik rumah hijau, tempat perlindungan ternakan, kemudahan pengairan, dan struktur pertanian lain yang menggunakan sokongan keluli tiub.

Memilih U-Bolt yang Tepat untuk Projek Anda

Memilih U-Bolt yang betul adalah penting untuk prestasi struktur sistem pelekap fotovoltaik. Daripada memilih hanya dengan diameter bolt, jurutera harus menilai beberapa faktor pemasangan dan persekitaran untuk memastikan kebolehpercayaan jangka panjang.

Padankan Diameter Paip

Jejari bahagian dalam bolt U hendaklah sepadan dengan diameter luar paip.

Bolt-U yang bersaiz besar boleh mengurangkan daya pengapit dan membenarkan pergerakan di bawah getaran yang disebabkan oleh angin, manakala bolt-U yang bersaiz kecil boleh menyukarkan pemasangan dan menimbulkan tekanan berlebihan ke dalam pengikat dan paip.

Pilih Kekuatan yang Sesuai

Titik sambungan yang berbeza membawa beban struktur yang berbeza.

Anggota galas beban utama biasanya memerlukan diameter bolt yang lebih besar dan bahan berkekuatan lebih tinggi, manakala anggota sokongan sekunder boleh menggunakan spesifikasi standard. Pemilihan yang betul meningkatkan keselamatan dan kecekapan kos.

Pertimbangkan Persekitaran Pemasangan

Keadaan persekitaran mempunyai pengaruh yang signifikan terhadap hayat perkhidmatan pengikat.

Hot-Dip GalvanizedU-bolt sesuai untuk kebanyakan projek fotovoltaik pedalaman.

bersalut ZAMU-bolt memberikan rintangan kakisan yang dipertingkatkan untuk persekitaran pantai, kelembapan tinggi atau masin di mana pendedahan jangka panjang mempercepatkan kakisan.

Sahkan Keserasian Benang

Pastikan nat, pencuci dan spesifikasi benang serasi sepenuhnya dengan bolt U yang dipilih. Padanan yang betul meningkatkan ketekalan pramuat dan mengurangkan risiko kerosakan benang semasa pemasangan.

Amalan Terbaik Pemasangan

Pemasangan yang betul adalah penting untuk mengekalkan kestabilan struktur jangka panjang.

Sebelum pemasangan, sahkan bahawa bolt U sesuai dengan diameter paip dan semua permukaan sentuhan bersih dan bebas daripada serpihan. Letakkan U-bolt secara simetri di sekeliling paip untuk mencapai tekanan pengapit yang seimbang.

Apabila mengetatkan, selang-selikan antara kedua-dua nat dan bukannya ketatkan sepenuhnya satu sisi terlebih dahulu. Ini membantu mengagihkan pramuat secara sama rata dan mengelakkan pemuatan tidak sekata atau herotan paip.

Selepas struktur fotovoltaik telah tertakluk kepada keadaan operasi awalnya, pemeriksaan tork rutin disyorkan untuk mengesahkan bahawa sambungan kekal selamat.

Kesilapan Pemasangan Biasa

Malah pengikat berkualiti tinggi boleh gagal jika dipasang dengan tidak betul. Memahami kesilapan biasa membantu mengurangkan kos penyelenggaraan dan meningkatkan kebolehpercayaan jangka panjang sistem pelekap solar.

Pertimbangan Kejuruteraan

Memahami Pramuat

Tujuan utama mengetatkan U-bolt adalah untuk menjana pramuat dan bukan sekadar menyatukan dua komponen.

Pramuat yang mencukupi mewujudkan geseran antara paip dan struktur sokongan, menghalang pergerakan yang disebabkan oleh beban angin, getaran peralatan atau pengembangan haba. Mengekalkan pramuat ini sepanjang hayat perkhidmatan pemasangan adalah salah satu faktor utama yang mempengaruhi kebolehpercayaan sambungan.

Pemindahan Beban dalam Sistem Pemasangan Suria

Dalam struktur fotovoltaik, bolt-U tertakluk kepada gabungan beban statik dan dinamik.

Keadaan pemuatan biasa termasuk:

- Daya angkat angin bertindak pada tatasusunan suria

- Beban salji dalam iklim sejuk

- Pengembangan dan pengecutan haba anggota keluli

- Getaran harian yang disebabkan oleh perubahan persekitaran

- Beban penyelenggaraan semasa pemeriksaan dan servis

Memilih spesifikasi U-bolt yang betul membantu mengagihkan beban ini dengan selamat ke seluruh struktur pelekap.

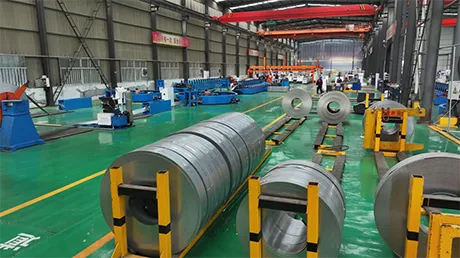

Pembuatan & Kawalan Kualiti

Konsistensi produk adalah penting untuk projek fotovoltaik berskala besar di mana beribu-ribu pengikat dipasang.

Di Energet Solar, setiap kumpulan pengeluaran mengikut proses kawalan kualiti yang standard untuk memastikan ketepatan dimensi dan prestasi mekanikal yang stabil.

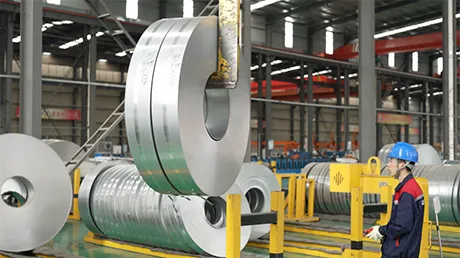

Pengesahan Bahan Mentah

Semua bahan keluli yang masuk diperiksa untuk mengesahkan gred bahan, komposisi kimia dan sifat mekanikal sebelum pengeluaran bermula.

Pembentukan Ketepatan

Peralatan lentur automatik memastikan jejari lentur yang konsisten dan ketepatan dimensi merentas setiap kumpulan pengeluaran.

Pemeriksaan Benang

Benang yang digulung diperiksa untuk ketepatan profil, penglibatan yang lancar dan konsistensi dimensi untuk memastikan pemasangan yang boleh dipercayai.

Perlindungan Permukaan

Setiap batch diperiksa untuk kualiti salutan dan integriti permukaan selepas galvanizing atau rawatan ZAM untuk memastikan ketahanan kakisan jangka panjang.

Pemeriksaan Kualiti Akhir

Produk siap menjalani pemeriksaan menyeluruh sebelum penghantaran, termasuk pengesahan dimensi, pemeriksaan benang, pemeriksaan visual dan pemeriksaan pembungkusan.

Kes Aplikasi Praktikal

Ladang Solar Skala Utiliti di Timur Tengah

Untuk projek fotovoltaik tanah 60 MW yang terletak di persekitaran padang pasir bersuhu tinggi, Energet Solar membekalkan bolt-U tergalvani celup panas untuk sambungan paip utama.

Walaupun pendedahan berpanjangan kepada sinaran UV yang sengit dan variasi suhu siang ke malam yang ketara, pengikat mengekalkan prestasi pengapit yang stabil tanpa longgar atau kemerosotan lapisan yang ketara selepas operasi lanjutan.

Projek PV Atas Bumbung Pantai di Asia Tenggara

Pemasangan fotovoltaik atas bumbung 35 MW memerlukan perlindungan kakisan yang dipertingkatkan kerana pendedahan berterusan kepada udara sarat garam dan kelembapan yang tinggi.

Untuk menangani syarat ini, bolt U bersalut ZAM tersuai telah dibekalkan dengan dimensi khusus projek. Rintangan kakisan yang lebih baik mengurangkan kekerapan penyelenggaraan dan memberikan prestasi struktur yang boleh dipercayai sepanjang operasi luar jangka panjang.

Kenapa Pilih Energet Solar

Memilih pembekal pengikat yang betul adalah sama pentingnya dengan memilih pengikat yang betul.

Energet Solar menggabungkan pengalaman pembuatan, sokongan kejuruteraan dan pengurusan kualiti yang ketat untuk memberikan penyelesaian pengikat yang boleh dipercayai untuk projek fotovoltaik di seluruh dunia.

Kelebihan kami termasuk:

- Pengilang profesional yang pakar dalam sistem pelekap solar

- Pengeluaran automatik untuk konsistensi produk yang stabil

- Perkhidmatan penyesuaian OEM dan ODM

- Bahan keluli karbon berkekuatan tinggi

- Pilihan salutan Hot-Dip Galvanized dan ZAM

- Pemeriksaan dimensi dan kualiti yang ketat

- Pengeluaran pantas dan penghantaran global yang boleh dipercayai

- Sokongan teknikal untuk projek kejuruteraan

Soalan Lazim

Bolehkah dimensi U-Bolt disesuaikan?

ya. Kami mengeluarkan U-bolt tersuai berdasarkan diameter paip, panjang bolt, spesifikasi benang, bahan dan keperluan salutan.

Salutan mana yang lebih baik untuk persekitaran pantai?

Salutan ZAMbiasanya disyorkan untuk kawasan pantai dan kelembapan tinggi kerana ia memberikan ketahanan yang lebih baik terhadap semburan garam dan kakisan atmosfera.

Bagaimanakah saya menentukan saiz U-Bolt yang betul?

U-bolt harus sepadan dengan diameter luar paip sambil mempertimbangkan beban struktur, kelegaan pemasangan, dan daya pengapit yang diperlukan.

Adakah padanan kacang dan pencuci disertakan?

Mereka boleh dibekalkan sebagai sebahagian daripada kit pengikat lengkap mengikut keperluan pelanggan.

Bolehkah U-Bolts ini digunakan untuk tiub segi empat sama?

ya. Kami menawarkan dimensi lentur tersuai sesuai untuk aplikasi tiub keluli bulat dan persegi.

Apakah piawaian yang dipatuhi oleh produk anda?

Produk kami dihasilkan mengikut keperluan struktur fotovoltaik antarabangsa yang berkaitan dan dihasilkan di bawah sistem pengurusan kualiti yang ketat.

Adakah anda menyediakan sokongan kejuruteraan?

ya. Pasukan kejuruteraan kami boleh membantu dengan pemilihan produk, semakan lukisan, penyesuaian dan pengesyoran teknikal untuk sistem pelekap fotovoltaik yang berbeza.

Apakah pemeriksaan yang dijalankan sebelum penghantaran?

Setiap kelompok menjalani pemeriksaan dimensi, pengesahan benang, pemeriksaan salutan permukaan, pemeriksaan penampilan dan pemeriksaan pembungkusan untuk memastikan kualiti yang konsisten sebelum penghantaran.
