Ringkasan Artikel: Purlin Keluli Terbentuk Sejukadalah komponen struktur penting dalam sistem pemasangan solar moden dan pembinaan rangka keluli. Dengan menggabungkan reka bentuk keratan rentas yang cekap, pembentukan gulungan yang tepat, salutan tahan kakisan dan penyesuaian yang fleksibel, ia boleh memberikan sokongan yang boleh dipercayai sambil membantu mengurangkan berat struktur yang tidak perlu dan kerumitan pemasangan. Artikel ini menerangkan cara purlin keluli terbentuk sejuk berfungsi, tempat ia digunakan, apakah faktor yang perlu dipertimbangkan semasa pemilihan, dan cara amalan pembuatan dan pemasangan yang betul boleh meningkatkan prestasi struktur jangka panjang.
Jadual Kandungan
- Apakah Purlin Keluli Terbentuk Sejuk?
- Bagaimanakah Struktur Purlin Berfungsi?
- Mengapa Purlin Keluli Terbentuk Sejuk Digunakan Secara meluas?
- Di manakah Purlin Keluli Terbentuk Sejuk Digunakan?
- Purlin Keluli Terbentuk Sejuk lwn. Bahagian Gulung Panas Tradisional
- Bagaimana Anda Harus Memilih Purlin yang Betul?
- Bagaimanakah Purlin Keluli Terbentuk Sejuk Dikilangkan?
- Apa yang Perlu Dipertimbangkan Semasa Pemasangan?
- Apakah Faktor Kualiti Paling Penting?
- Bagaimanakah Kehidupan Perkhidmatan Boleh Dipertingkatkan?
- Mengapa Memilih Energet Solar?
- Soalan Lazim
- Kesimpulan

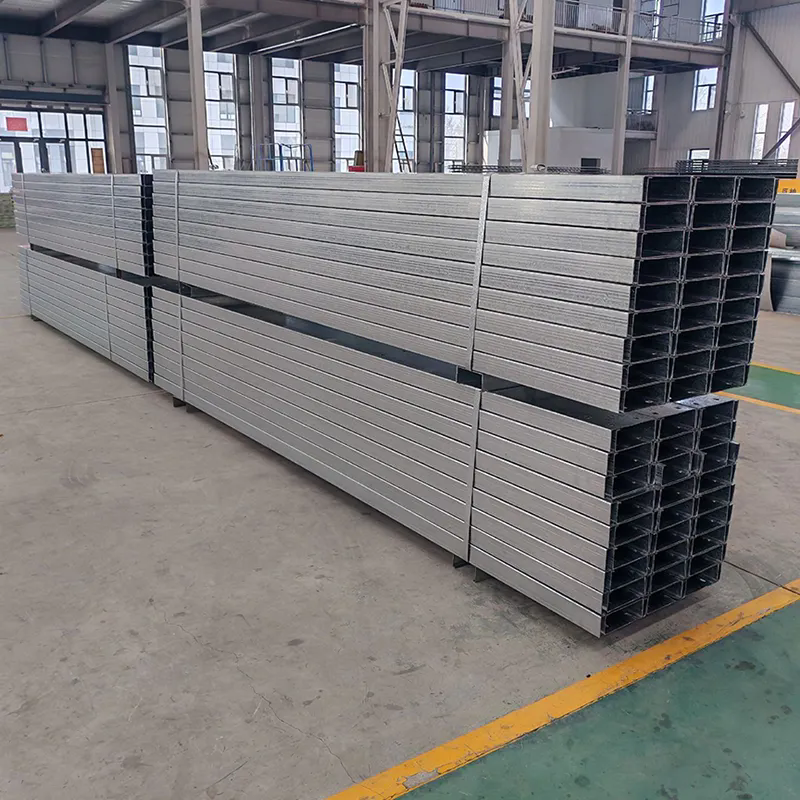

1. Apakah Purlin Keluli Terbentuk Sejuk?
Purlin Keluli Terbentuk Sejuk ialah anggota keluli struktur yang dihasilkan dengan membentuk jalur keluli atau kepingan ke dalam bentuk keratan rentas tertentu pada suhu bilik. Tidak seperti bahagian canai panas konvensional, bahan tidak perlu dipanaskan pada suhu tinggi sebelum proses pembentukan. Sebaliknya, pembentukan gulungan berterusan secara beransur-ansur membengkokkan keluli ke dalam profil yang diperlukan.
Profil yang paling biasa ialahPurlin berbentuk C dan berbentuk Z. Geometri mereka direka untuk memberikan keseimbangan yang cekap antara kekuatan struktur, penggunaan bahan, berat dan kemudahan pemasangan.
Dalam aplikasi pelekap solar, purlin biasanya berfungsi sebagai anggota struktur sekunder. Mereka boleh menyambungkan ahli sokongan utama dengan komponen pelekap fotovoltaik sambil mengagihkan beban daripada modul solar, rel, kurungan, salji, angin dan daya alam sekitar yang lain ke dalam sistem struktur utama.
Prestasi purlin bergantung pada lebih daripada dimensi nominalnya. Gred bahan, ketebalan, geometri keratan rentas, rentang, kaedah sambungan, sistem salutan, susunan lubang dan beban projek semuanya mempengaruhi hasil struktur akhir.
Atas sebab ini, membeli profil keluli termurah hanya berdasarkan harga atau berat boleh menimbulkan masalah kemudian. Purlin yang direka bentuk dengan betul harus dipilih mengikut keperluan struktur sebenar projek.
2. Bagaimanakah Struktur Purlin Berfungsi?
Keberkesanan Purlin Keluli Terbentuk Sejuk datang sebahagian besarnya daripada geometri keratan rentasnya. Daripada menggunakan jalur keluli rata dengan rintangan lenturan terhad, keluli itu dibentuk menjadi profil struktur yang lebih mendalam.
Kedalaman bahagian yang meningkat boleh meningkatkan ketahanan terhadap lenturan di sekitar paksi struktur yang berkaitan tanpa memerlukan peningkatan bahan yang berkadar besar. Bergantung pada reka bentuk, bibir, bebibir, web dan ciri mengeras boleh bekerjasama untuk meningkatkan kecekapan bahagian.
Dalam struktur suria biasa, laluan beban boleh difahami sebagai:
- Modul solar menerima beban alam sekitar dan operasi.
- Rel pemasangan atau komponen sokongan memindahkan beban ini kepada anggota struktur sekunder.
- Purlin keluli terbentuk sejuk mengagihkan beban sepanjang rangka struktur.
- Rasuk dan tiang utama memindahkan beban ke arah asas atau struktur sokongan.
Ini bermakna purlin bukan komponen terpencil. Dimensi dan butiran sambungan mesti berfungsi bersama-sama dengan seluruh struktur.
Untuk pemasangan fotovoltaik yang besar, lokasi lubang yang konsisten amat penting. Penebukan yang tepat membolehkan bolt, kurungan dan komponen lain dijajarkan dengan betul, mengurangkan pelarasan yang tidak perlu semasa pemasangan.
3. Mengapa Purlin Keluli Terbentuk Sejuk Digunakan Secara meluas?
Projek pembinaan moden semakin mementingkan kecekapan struktur, kelajuan pemasangan, penggunaan bahan, dan ketahanan jangka panjang. Purlin keluli terbentuk sejuk boleh menangani beberapa keperluan ini secara serentak.
- Geometri struktur yang cekap:Bahagian yang terbentuk boleh memberikan prestasi lenturan yang berguna tanpa bergantung pada bahagian keluli yang terlalu berat.
- Dimensi yang tepat:Pembentukan gulungan berterusan boleh menghasilkan geometri bahagian yang konsisten merentas kelompok pengeluaran yang besar.
- Penyesuaian fleksibel:Panjang, ketebalan, dimensi profil dan corak lubang boleh disesuaikan dengan keperluan projek.
- Kecekapan pemasangan:Lubang yang dihasilkan kilang dan dimensi piawai boleh memudahkan pemasangan medan.
- Penggunaan bahan yang baik:Profil keratan rentas boleh dioptimumkan untuk aplikasi struktur yang dimaksudkan.
- Perlindungan kakisan:Sistem salutan logam bergalvani dan termaju boleh meningkatkan ketahanan terhadap pendedahan alam sekitar.
- Julat aplikasi yang luas:Konsep purlin am yang sama boleh digunakan dalam sistem fotovoltaik, carport, bangunan perindustrian, dan struktur keluli lain.
Kelebihan ini menjadi sangat berharga apabila projek mengandungi ratusan atau ribuan komponen struktur berulang. Ketidakkonsistenan dimensi kecil atau kesukaran pemasangan boleh menjadi ketara apabila didarab di tapak yang besar.
4. Di manakah Purlin Keluli Terbentuk Sejuk Digunakan?
Purlin bentuk sejuk sesuai untuk pelbagai aplikasi struktur di mana sokongan sekunder yang cekap diperlukan. Penggunaannya amat ketara dalam pembinaan fotovoltaik.
| Permohonan | Peranan Struktural Biasa | Keperluan Utama |
|---|---|---|
| Projek Suria yang Dipasang di Tanah | Menyokong dan menyambungkan komponen struktur PV sekunder | Rintangan angin, konsistensi dimensi, perlindungan kakisan |
| Sistem PV Atas Bumbung | Menyediakan sokongan sekunder dalam rangka kerja pelekap | Berat struktur rendah dan sambungan yang boleh dipercayai |
| Carport Solar | Menyokong tatasusunan fotovoltaik dalam struktur carport keluli | Kekuatan, ketahanan, penampilan dan kecekapan pemasangan |
| Bangunan Perindustrian | Bertindak sebagai anggota rangka keluli sekunder | Kapasiti beban dan kestabilan dimensi jangka panjang |
| Struktur Keluli Am | Menyokong rasuk, lajur, panel dan elemen struktur lain | Pemilihan profil dan reka bentuk sambungan yang betul |
Untuk aplikasi solar, keadaan persekitaran patut diberi perhatian khusus. Projek di kawasan pantai, kawasan yang mempunyai kelembapan tinggi atau lokasi yang terdedah kepada keadaan atmosfera yang agresif mungkin memerlukan perlindungan permukaan yang dipertingkatkan berbanding dengan projek di persekitaran pedalaman yang kering.
5. Purlin Keluli Terbentuk Sejuk lwn Bahagian Gulung Panas Tradisional
Anggota keluli yang dibentuk sejuk dan gelek panas bukanlah pengganti langsung dalam setiap aplikasi struktur. Pilihan yang betul bergantung pada kes beban, rentang, geometri, piawaian reka bentuk dan ekonomi projek.
| Faktor | Purlin Keluli Terbentuk Sejuk | Bahagian Gulung Panas Tradisional |
|---|---|---|
| Kaedah Pembuatan | Pembentukan gulungan suhu bilik | Penggulungan dan pembentukan suhu tinggi |
| Fleksibiliti Profil | Fleksibiliti tinggi untuk bahagian tersuai | Selalunya berdasarkan profil bergulung standard |
| Penyesuaian Dimensi | Sesuai untuk dimensi khusus projek | Umumnya dipilih daripada bahagian standard yang tersedia |
| Pengoptimuman Berat | Cekap untuk banyak aplikasi struktur sekunder | Boleh berfaedah untuk keperluan beban yang lebih berat |
| Aplikasi Biasa | Rangka sekunder, pemasangan solar, struktur keluli ringan | Bingkai struktur berat dan aplikasi beban yang menuntut |
Perkara penting ialah kedua-dua kaedah pembuatan secara automatik lebih baik untuk setiap projek. Jurutera struktur harus menilai laluan beban lengkap dan keperluan reka bentuk yang berkenaan sebelum memilih bahagian.
6. Bagaimana Anda Harus Memilih Purlin yang Betul?
Memilih Purlin Keluli Terbentuk Sejuk harus bermula dengan keperluan kejuruteraan dan bukannya memilih profil yang popular. Beberapa parameter perlu dinilai bersama.
1. Tentukan beban reka bentuk
Angin, salji, beban peralatan, beban mati, dan daya terpakai lain harus dipertimbangkan. Projek solar di kawasan angin kencang atau salji lebat mungkin memerlukan spesifikasi struktur yang jauh berbeza daripada projek dalam iklim sederhana.
2. Sahkan rentang dan jarak
Jarak antara sokongan secara langsung mempengaruhi tingkah laku lentur dan pesongan. Profil yang berprestasi secukupnya dalam jangka pendek mungkin tidak sesuai untuk jarak yang tidak disokong yang lebih jauh.
3. Pilih gred bahan
Gred keluli struktur biasa mungkin termasuk Q235B, Q355B, S235JR dan S355JR, manakala gred struktur tergalvani seperti S250GD, S350GD atau S420GD boleh dipertimbangkan bergantung pada aplikasi dan piawaian yang berkenaan.
4. Pilih ketebalan yang sesuai
Ketebalan mempengaruhi kapasiti struktur, berat, keperluan fabrikasi dan kos. Meningkatkan ketebalan bukanlah penyelesaian yang paling menjimatkan jika geometri bahagian boleh dioptimumkan dengan lebih berkesan.
5. Nilaikan pendedahan kakisan
Keluli tergalvani dan salutan jenis ZAM boleh memberikan perlindungan permukaan yang dipertingkatkan. Salutan yang sesuai hendaklah dipilih mengikut pendedahan atmosfera, jangka hayat perkhidmatan, strategi penyelenggaraan dan keperluan projek.
6. Semak keperluan sambungan
Lubang bolt, dimensi slot, jarak lubang, jarak tepi dan perkakasan sambungan hendaklah serasi dengan sistem pelekap. Penebuk kilang boleh menjadi berharga apabila projek menggunakan susun atur sambungan standard.
7. Bagaimanakah Purlin Keluli Terbentuk Sejuk Dikilangkan?
Purlin yang boleh dipercayai bermula dengan bahan mentah terkawal dan proses pembuatan yang stabil. Walaupun prosedur pengeluaran yang tepat berbeza mengikut pengilang, proses umum merangkumi beberapa peringkat penting.
- Penyediaan bahan mentah:Gegelung atau jalur keluli diperiksa untuk gred, dimensi, keadaan permukaan dan keperluan mekanikal.
- Pembentukan gulungan:Jalur itu melalui urutan pembentukan stesen yang secara progresif mencipta profil C atau Z yang diperlukan.
- Penebuk ketepatan:Lubang sambungan boleh dihasilkan mengikut lukisan dan corak pemasangan yang ditentukan.
- Memotong:Profil berterusan dipotong mengikut panjang yang diperlukan.
- Pemeriksaan dimensi:Dimensi utama, kedudukan lubang, kelurusan dan keadaan permukaan diperiksa.
- Perlindungan permukaan:Bergantung pada bahan yang dipilih dan laluan pembuatan, sistem salutan tahan kakisan digunakan atau dibekalkan sebagai sebahagian daripada bahan keluli.
- Pembungkusan:Purlin yang telah siap diikat dan dilindungi untuk pengangkutan dan pengendalian.
Automasi amat berguna untuk projek PV volum tinggi kerana ia membantu mengekalkan kebolehulangan. Apabila projek memerlukan beribu-ribu kepingan yang serupa, toleransi pengeluaran yang stabil boleh membuat perbezaan yang besar kepada kecekapan pemasangan.
8. Apakah yang Perlu Dipertimbangkan Semasa Pemasangan?
Malah purlin berkualiti tinggi boleh berprestasi rendah jika ia tidak dipasang dengan betul. Pasukan pembinaan harus mengikut lukisan yang diluluskan dan keperluan jurutera struktur dan bukannya membuat pengubahsuaian lapangan yang tidak terkawal.
- Elakkan pemotongan yang tidak perlu:Memotong anggota struktur di tapak pembinaan boleh mengubah geometri reka bentuk mereka dan boleh menjejaskan prestasi.
- Elakkan penggerudian tanpa kebenaran:Lubang tambahan boleh mengurangkan sifat bahagian yang berkesan dan mungkin mengganggu reka bentuk sambungan.
- Kekalkan jarak yang betul:Jarak purlin hendaklah sepadan dengan reka bentuk struktur yang diluluskan.
- Gunakan pengikat yang serasi:Pengikat hendaklah sesuai untuk bahan struktur dan keadaan persekitaran.
- Lindungi permukaan:Calar dan kerosakan hentaman pada salutan pelindung hendaklah dibaiki dengan sewajarnya.
- Kawal pengumpulan air:Perincian struktur harus mengelakkan keadaan yang membolehkan air kekal terperangkap di sekeliling anggota keluli.
- Sahkan penjajaran:Kelurusan dan kedudukan hendaklah diperiksa sebelum mengetatkan akhir sambungan.
Kualiti pemasangan amat penting untuk sistem fotovoltaik kerana rangka struktur mungkin kekal terdedah kepada angin, hujan, perubahan suhu dan sinaran suria selama bertahun-tahun.
9. Apakah Faktor Kualiti yang Paling Penting?
Apabila membeli Cold Formed Steel Purlin, pembeli harus menilai produk lengkap dan bukannya menumpukan hanya pada harga unit.
| Faktor Kualiti | Mengapa Ia Penting | Perkara yang Perlu Diperiksa oleh Pembeli |
|---|---|---|
| Gred Keluli | Mempengaruhi kekuatan dan tingkah laku struktur | Dokumentasi bahan dan gred yang ditentukan |
| Ketebalan | Mempengaruhi kapasiti dan ketahanan bahagian | Ketebalan dan toleransi yang diukur |
| Dimensi Profil | Secara langsung mempengaruhi prestasi struktur | Web, bebibir, bibir dan dimensi keseluruhan |
| Kedudukan Lubang | Menentukan keserasian sambungan | Diameter lubang, jarak dan penjajaran |
| Salutan | Membantu melindungi keluli daripada kakisan | Jenis salutan, spesifikasi dan keadaan permukaan |
| Kelurusan | Mempengaruhi pemasangan dan penjajaran struktur | Pemeriksaan visual dan dimensi |
| Konsisten Pengeluaran | Penting untuk pembinaan volum besar | Pemeriksaan kelompok dan kawalan pembuatan |
10. Bagaimanakah Kehidupan Perkhidmatan Boleh Diperbaiki?
Pemilihan bahan yang betul hanyalah permulaan prestasi jangka panjang. Sistem struktur juga harus diperiksa secara berkala, terutamanya dalam persekitaran yang keras.
Untuk projek pantai dan kelembapan tinggi, perhatian harus diberikan kepada keadaan salutan, titik sambungan, tepi potong, kelembapan terkumpul, dan kawasan di mana logam yang berbeza mungkin bersentuhan.
Pasukan penyelenggaraan harus mencari:
- Kemerosotan kakisan atau salutan yang boleh dilihat.
- Calar atau kerosakan mekanikal pada permukaan pelindung.
- Pengikat longgar atau rosak.
- Ubah bentuk yang tidak dijangka atau lekuk setempat.
- Pengumpulan air di sekeliling sambungan struktur.
- Perubahan dalam penjajaran atau geometri struktur.
Pemeriksaan awal boleh mengenal pasti isu kecil sebelum ia berkembang menjadi masalah struktur atau penyelenggaraan yang mahal. Selang pemeriksaan harus mencerminkan persekitaran projek, tahap pendedahan, keperluan reka bentuk dan pelan penyelenggaraan.
11. Mengapa Memilih Energet Solar?
Tenaga Solarmenyediakan penyelesaian Cold Formed Steel Purlin untuk sistem pelekap fotovoltaik dan struktur keluli, termasuk profil berbentuk C dan Z. Rangkaian produknya menyokong kedua-dua keperluan standard dan konfigurasi khusus projek.
Spesifikasi yang tersedia boleh disesuaikan merentasi parameter seperti panjang, lebar, tinggi, ketebalan, gred bahan, salutan dan susunan tebukan. Fleksibiliti ini berguna untuk kontraktor EPC, pengeluar sistem pelekap solar, pengedar dan pemaju projek yang memerlukan ahli struktur yang sepadan dengan reka bentuk sistem sedia ada mereka.
Dimensi produk biasa boleh dikonfigurasikan mengikut keperluan projek, dengan pilihan perwakilan meliputi panjang dari kira-kira 1,000 hingga 6,000 mm, lebar kira-kira 40 hingga 80 mm, ketinggian kira-kira 50 hingga 220 mm, dan ketebalan sekitar 1.8 hingga 3.0 mm. Spesifikasi akhir hendaklah sentiasa disahkan terhadap pengiraan kejuruteraan dan lukisan projek.
Tenaga Solar juga menekankan ketekalan pembuatan melalui proses seperti pembentukan gulungan, tebukan automatik, pemotongan ketepatan, pemeriksaan dimensi dan kawalan kualiti. Untuk projek tersuai, pengeluaran boleh diselaraskan mengikut lukisan teknikal dan keperluan sambungan yang ditentukan.
Untuk projek solar antarabangsa, fleksibiliti pembuatan jenis ini boleh membantu mengurangkan keperluan untuk pengubahsuaian di tapak dan menjadikan penyepaduan komponen lebih mudah diramal.
12. Soalan Lazim
S1: Apakah tujuan utama Purlin Keluli Terbentuk Sejuk?
Purlin Keluli Terbentuk Sejuk biasanya digunakan sebagai anggota struktur sekunder untuk menyokong dan mengagihkan beban dalam struktur keluli. Dalam sistem fotovoltaik, ia boleh menyambungkan anggota struktur utama dengan komponen pelekap solar dan membantu menyokong tatasusunan modul.
S2: Adakah purlin C dan purlin Z boleh ditukar ganti?
Tak semestinya. Geometri keratan rentas dan ciri sambungan berbeza, jadi profil yang sesuai harus dipilih mengikut reka bentuk struktur, rentang, keadaan pemuatan dan susunan sambungan.
S3: Bolehkah Cold Formed Steel Purlins disesuaikan?
ya. Bergantung pada keupayaan pengeluaran pengeluar, dimensi, panjang, ketebalan, corak lubang dan spesifikasi lain boleh disesuaikan mengikut lukisan kejuruteraan dan keperluan projek.
S4: Adakah Cold Formed Steel Purlins sesuai untuk loji tenaga solar?
ya. Ia boleh digunakan secara meluas untuk sistem fotovoltaik yang dipasang di tanah, struktur suria atas bumbung, carport solar dan aplikasi sokongan PV lain apabila bahagian tersebut direka bentuk dengan betul untuk beban projek dan keadaan persekitaran.
S5: Salutan apa yang sesuai untuk aplikasi luar?
Sistem salutan zink-aluminium-magnesium tergalvani panas-celup dan termaju biasanya dipertimbangkan untuk aplikasi keluli luar. Pilihan yang sesuai bergantung pada pendedahan alam sekitar, hayat perkhidmatan yang diperlukan, spesifikasi projek dan piawaian yang berkenaan.
S6: Bolehkah purlin digerudi atau dipotong semasa pemasangan?
Pengubahsuaian medan yang tidak dirancang secara amnya harus dielakkan. Memotong atau menggerudi boleh mengubah sifat bahagian yang direka bentuk dan menjejaskan perlindungan kakisan. Sebarang pengubahsuaian hendaklah mengikut arahan kejuruteraan yang diluluskan.
S7: Apakah maklumat yang perlu saya berikan semasa meminta sebut harga?
Maklumat berguna termasuk profil yang diperlukan, dimensi, ketebalan, gred keluli, spesifikasi salutan, panjang, corak lubang, kuantiti, aplikasi, lokasi projek dan lukisan teknikal yang tersedia. Menyediakan maklumat lengkap membolehkan pembekal mengesyorkan konfigurasi yang lebih sesuai.
S8: Bagaimanakah saya boleh mengurangkan masalah pemasangan dengan purlins?
Gunakan lukisan yang tepat, dimensi yang konsisten, lubang kilang yang diletakkan dengan betul, pengikat yang serasi dan prosedur pemasangan yang jelas. Mengesahkan butiran sambungan sebelum pengeluaran boleh menghalang banyak masalah lapangan.
13. Kesimpulan
Purlin Keluli Terbentuk Sejuk telah menjadi penyelesaian struktur penting untuk sistem pelekap solar moden dan pembinaan keluli ringan kerana ia menggabungkan geometri bahagian yang cekap, ketekalan dimensi, fleksibiliti penyesuaian dan kelebihan pemasangan praktikal.
Walau bagaimanapun, memilih purlin yang betul bukan hanya soal memilih profil C atau Z. Beban projek, rentang, jarak, gred bahan, ketebalan, persekitaran kakisan, reka bentuk sambungan, toleransi pembuatan dan keadaan pemasangan semuanya perlu dipertimbangkan bersama.
Untuk projek fotovoltaik yang besar, butiran ini menjadi lebih penting kerana beribu-ribu komponen struktur mungkin perlu bekerjasama di bawah pendedahan alam sekitar jangka panjang. Sistem purlin yang direka bentuk dengan baik dan dihasilkan dengan betul boleh membantu meningkatkan kebolehpercayaan struktur sambil mengurangkan penggunaan bahan yang tidak perlu dan kesukaran pemasangan.
Dengan pembuatan Cold Formed Steel Purlin yang disesuaikan, sokongan teknikal dan keupayaan pengeluaran untuk aplikasi pemasangan solar,Tenaga Solarboleh membantu pelanggan membangunkan penyelesaian struktur praktikal berdasarkan keperluan projek mereka. Jika anda merancang sistem pelekap solar, projek rangka keluli, atau aplikasi struktur tersuai,hubungi kamihari ini untuk membincangkan lukisan, spesifikasi, keperluan salutan, kuantiti dan keperluan penghantaran anda.
